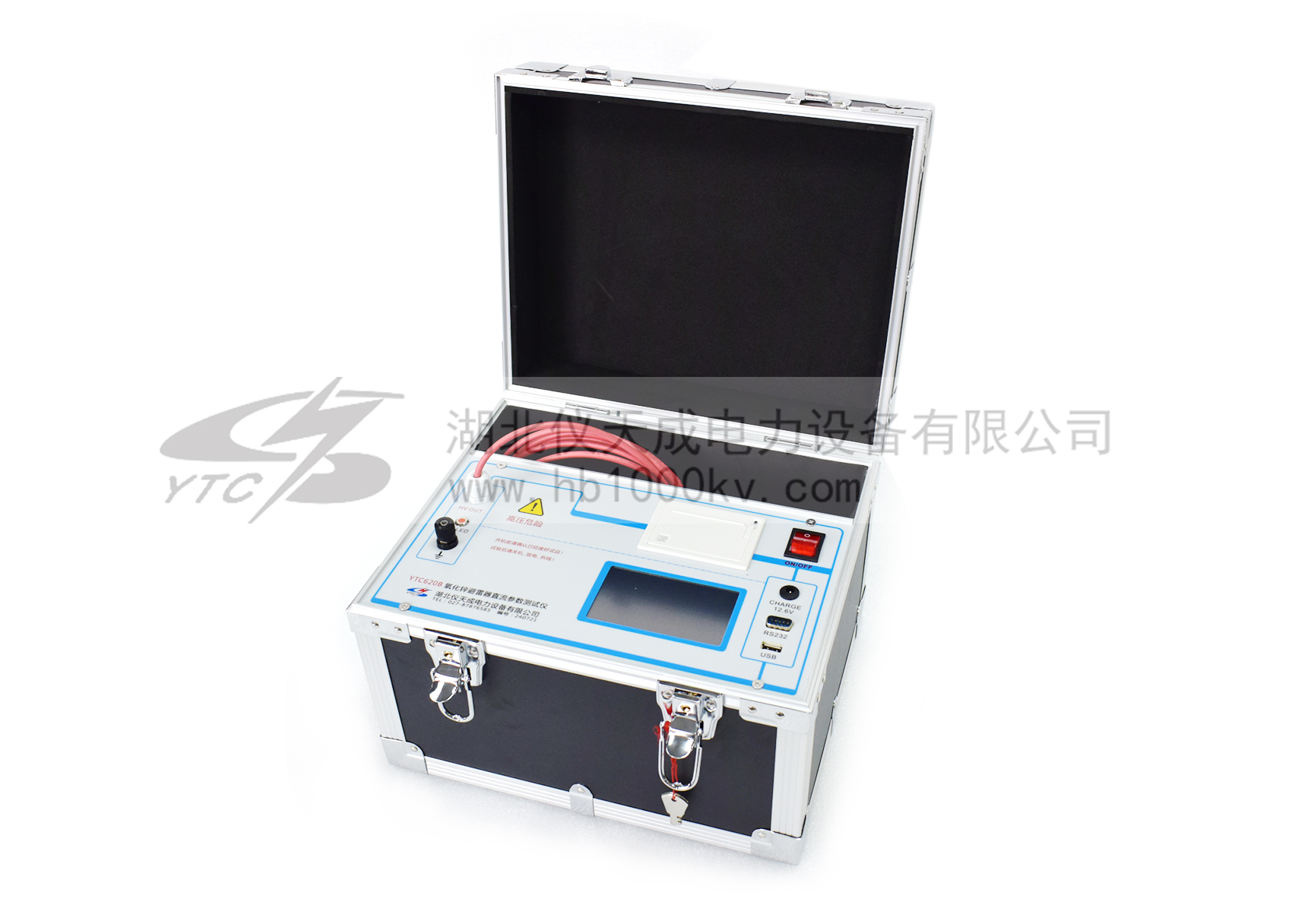

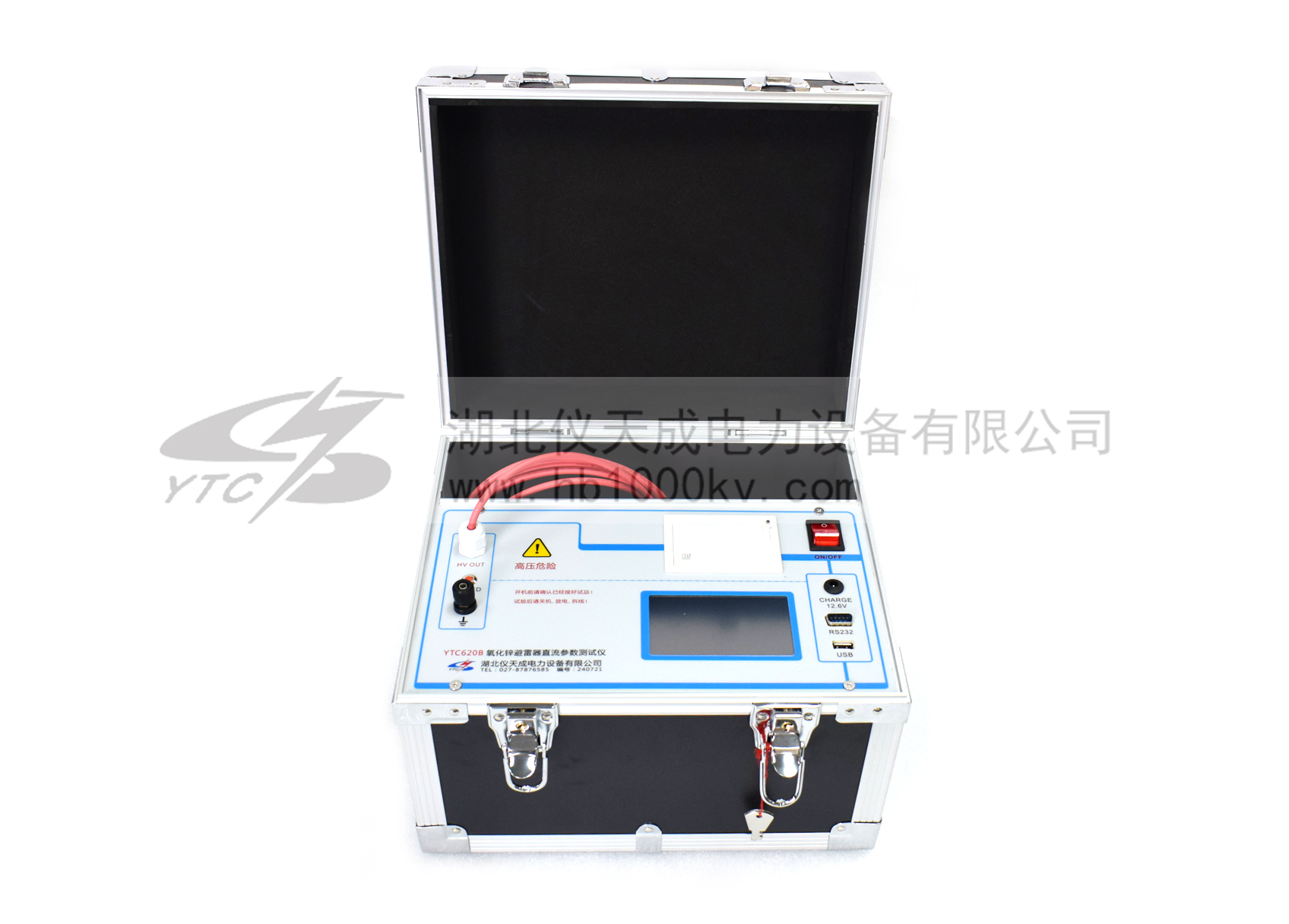

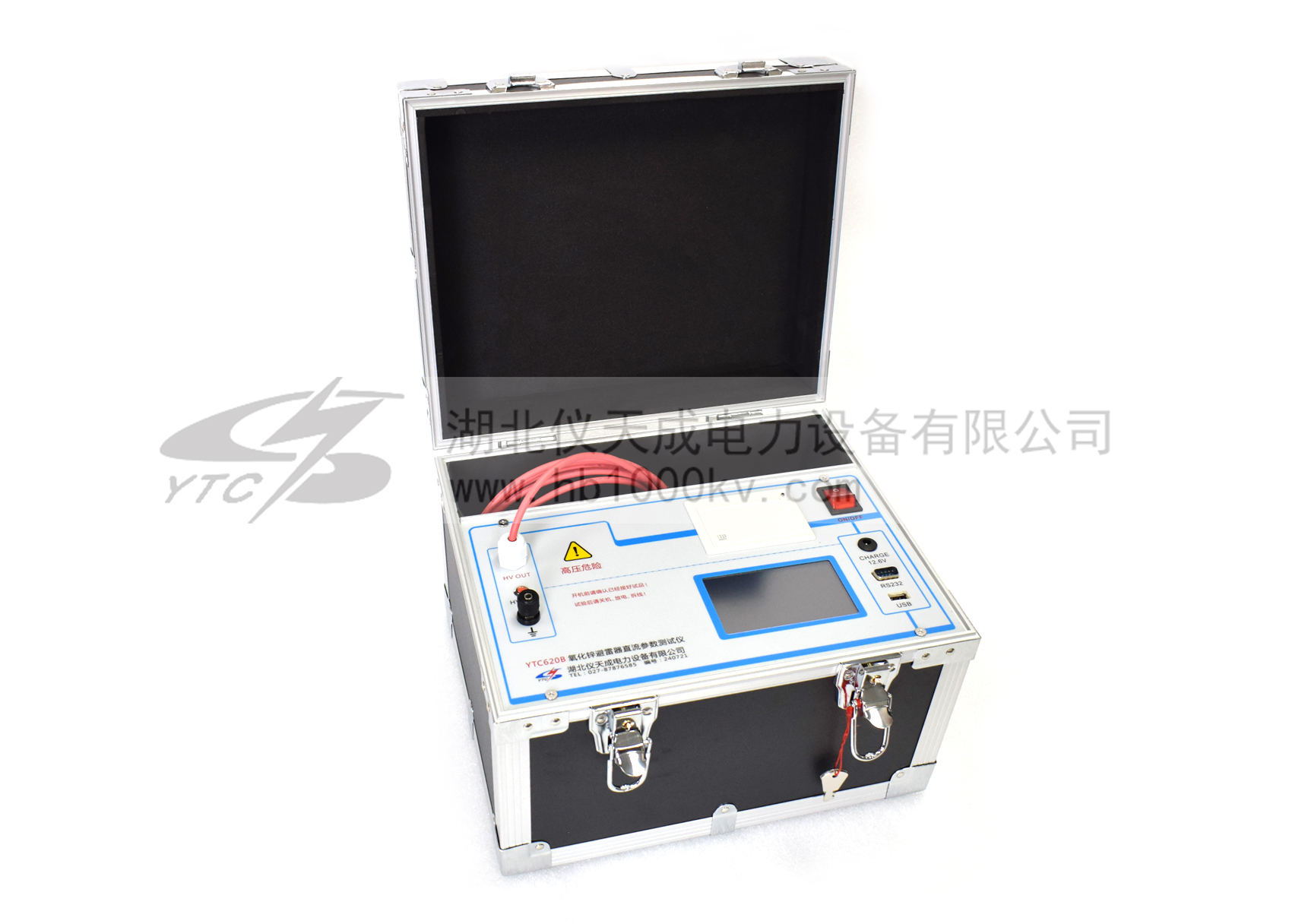

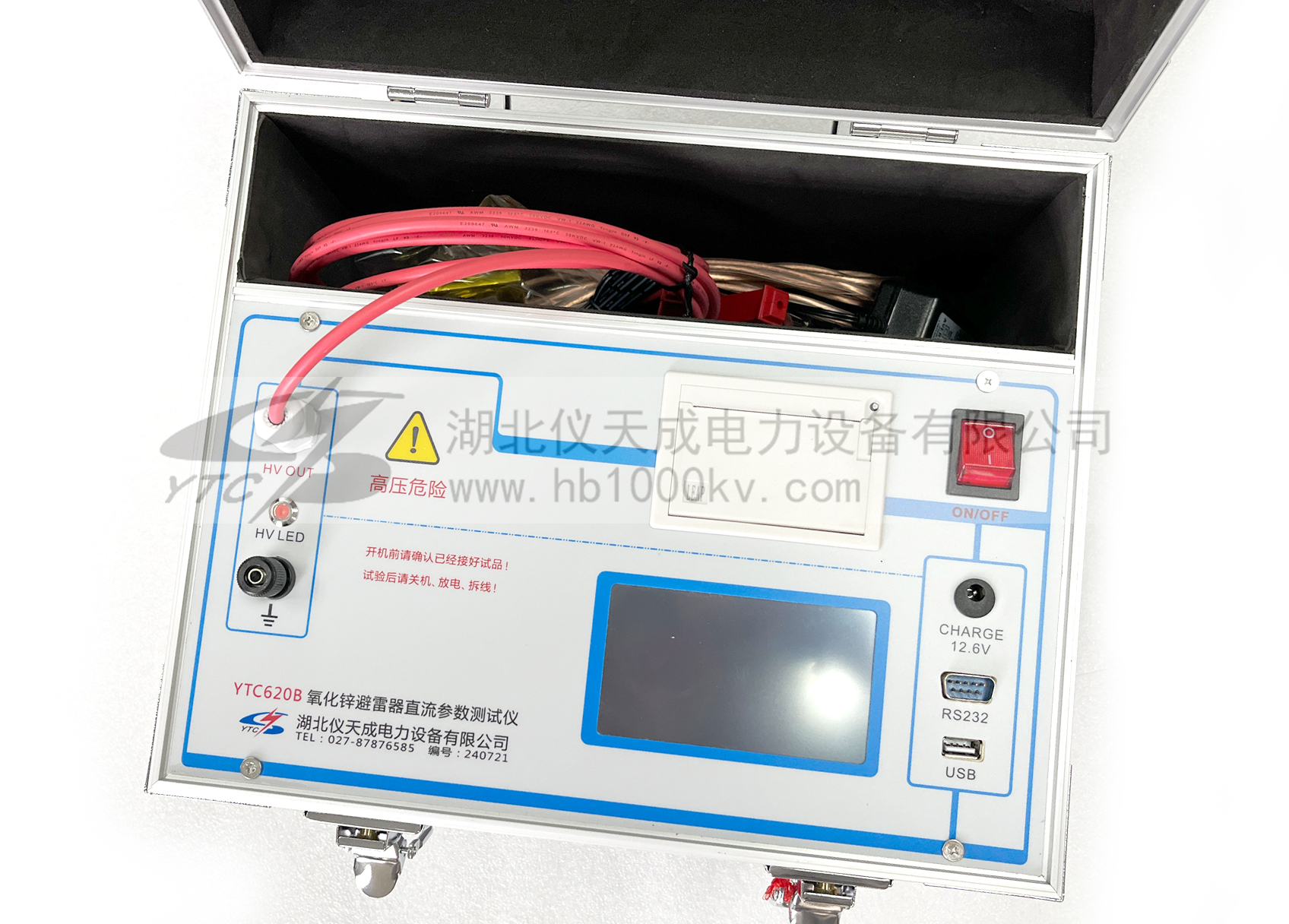

YTC620B 氧化鋅避雷器直流參數測試儀

YTC620B氧化鋅避雷器直流參數測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥片間性能不良的內部缺陷，根據《DL/T596-2021電力設備預防性試驗規程》中16.1和《GB∕T 11032-2020 交流無間隙金屬氧化物避雷器》的規定，發電廠、變電所在每年雷雨季前和必要時應該對金屬氧化物避雷器做直流1mA電壓（U1mA）和0.75 U1mA下泄漏電流的檢測。并根據測量規程，應記錄試驗時的環境溫度和相對濕度，本儀器實現了自動測量環境溫度、相對濕度的功能。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

本儀器將直流高壓電源、測量和控制系統有機結合，縮小儀器體積，減輕重量。適用于變電站、修理車間、生產廠家和、試驗室等各種條件下的試驗，本儀器替代了傳統的笨重測試儀器和測試方法，是電力系統以及氧化鋅避雷器生產廠現場檢驗必不可少的設備。

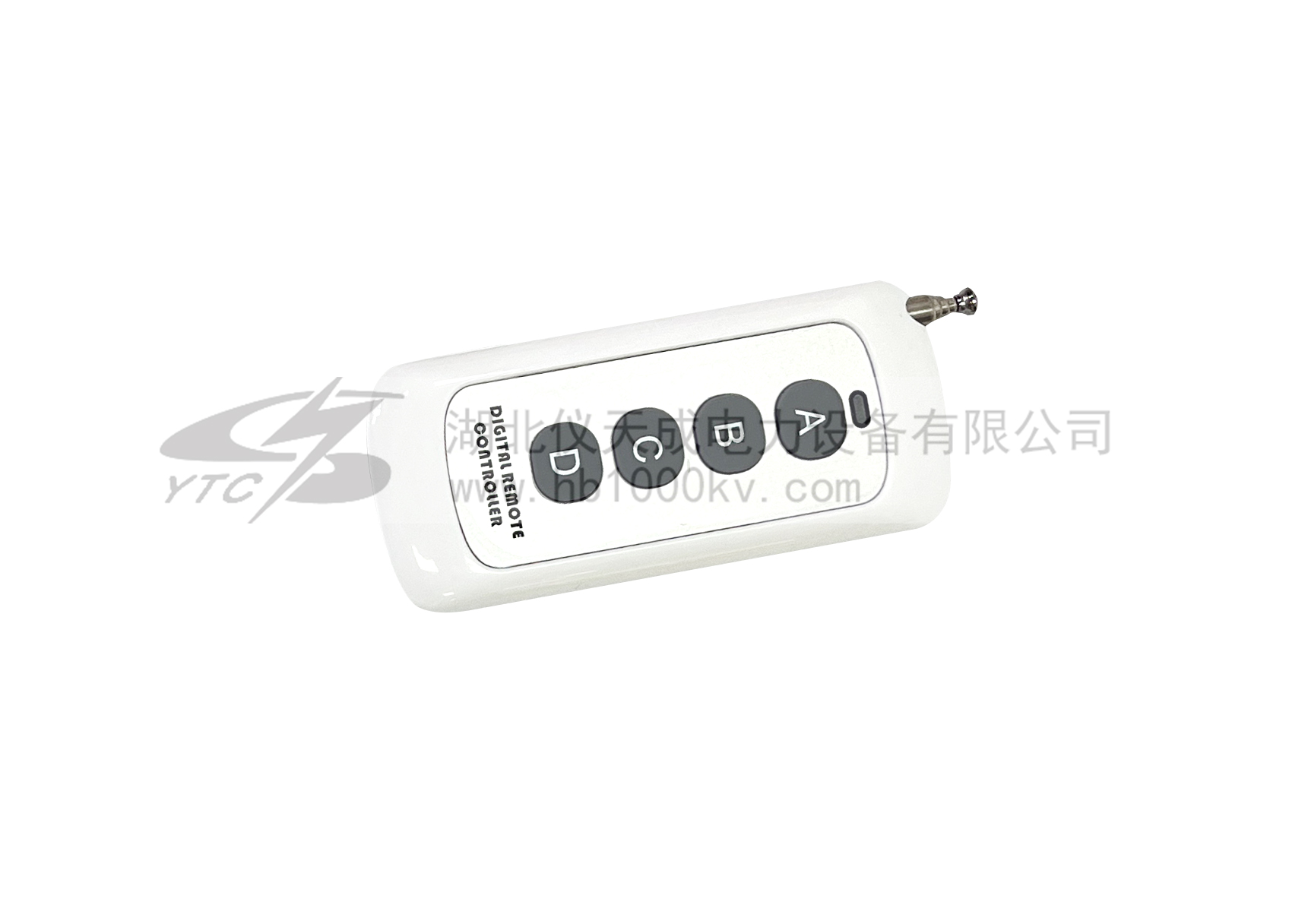

本儀器操作設置人性化，可以通過觸摸屏操作、遙控器遠程遙控、手機藍牙APP無線操作、RS232/RS485連線操作(選配)、外部IO線控操作（選配）等測量方式，靈活度極高。

安全注意事項：開機前請確認已經接好試品，以防止遠程操作等風險。試驗后請關機、放電、拆線。試驗中請遠離高壓帶電部分

產品特點：
1. 一鍵試驗：一鍵自動完成試驗，直接顯示試驗結果。
2. 彩色觸摸屏：320×240高清彩色觸摸屏、人機對話。
3. 內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。
4. 內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。
5. 溫濕度測試：高精度顯示當前的溫度和濕度數據。
6. 海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。
7. U盤導出試驗數據：配有U盤導出數據功能，導出word文件。
8. 藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以測試、停止、上傳、分享、生成word文件。
9. 內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。
10. 中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。
11. 中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。

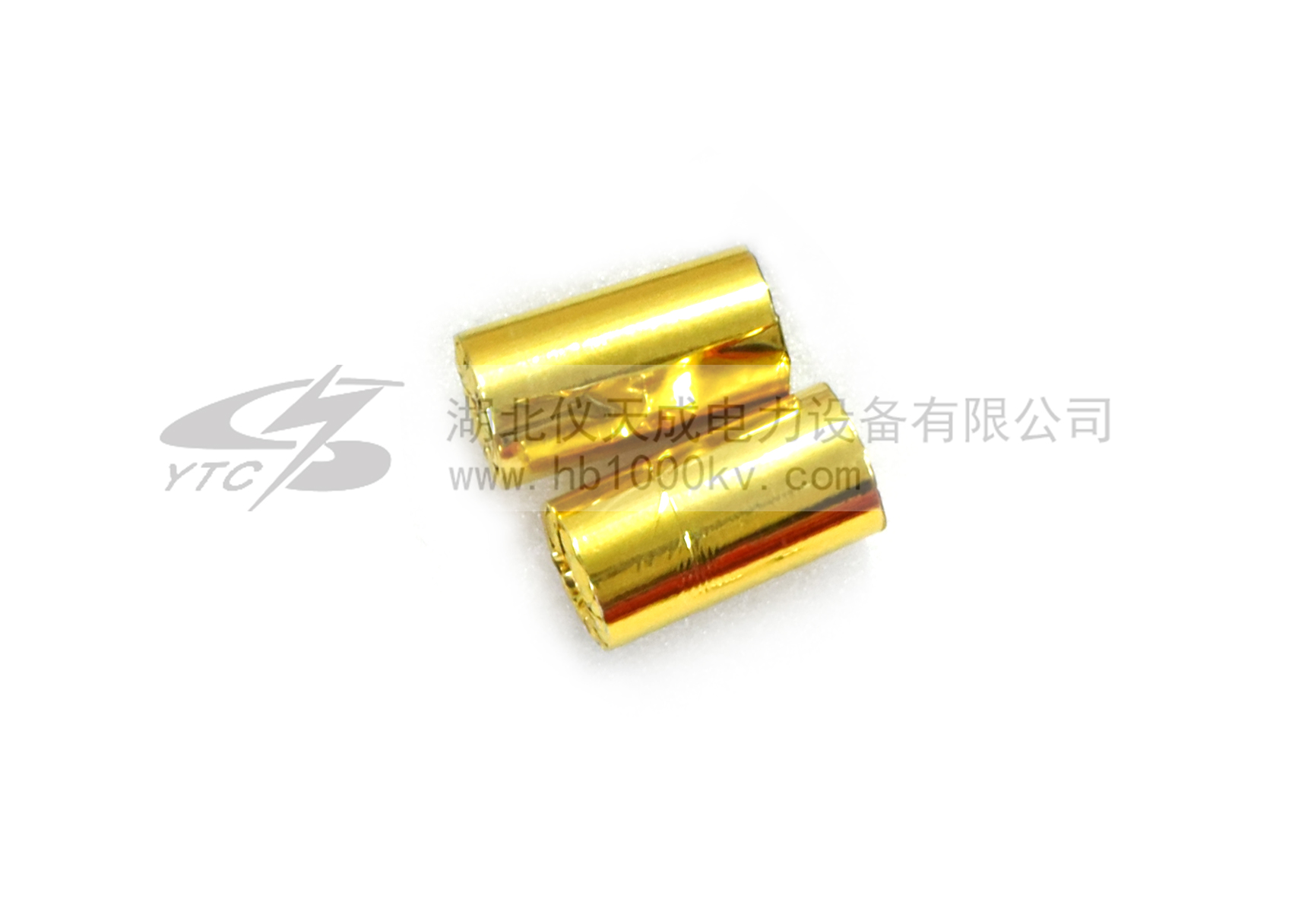

12. 熱敏打印機：現場熱敏打印機打印試驗結果，也可選配外置無線藍牙打印機。
13. 可定制通訊串口：標準設備不含通訊接口！若需要可選配定做串口RS232或RS485的MODBUS通信,選配物聯網MQTT試驗控制上傳。（選配）
14. 高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。
15. 攜帶方便：本機機箱體積小，重量輕，便于攜帶。

產品別稱：氧化鋅避雷器測試儀，氧化鋅避雷器特性測試儀，氧化鋅避雷器直流參數測試儀

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

測量范圍	電壓：0～30kV（可定制）電流：0～1000μA（可定制）紋波系數：≤1.5%
分辨率	電壓：0.01 kV 電流：0.1μA
準確度	電壓：5%rdg±10dgt 電流：5%rdg±10dgt

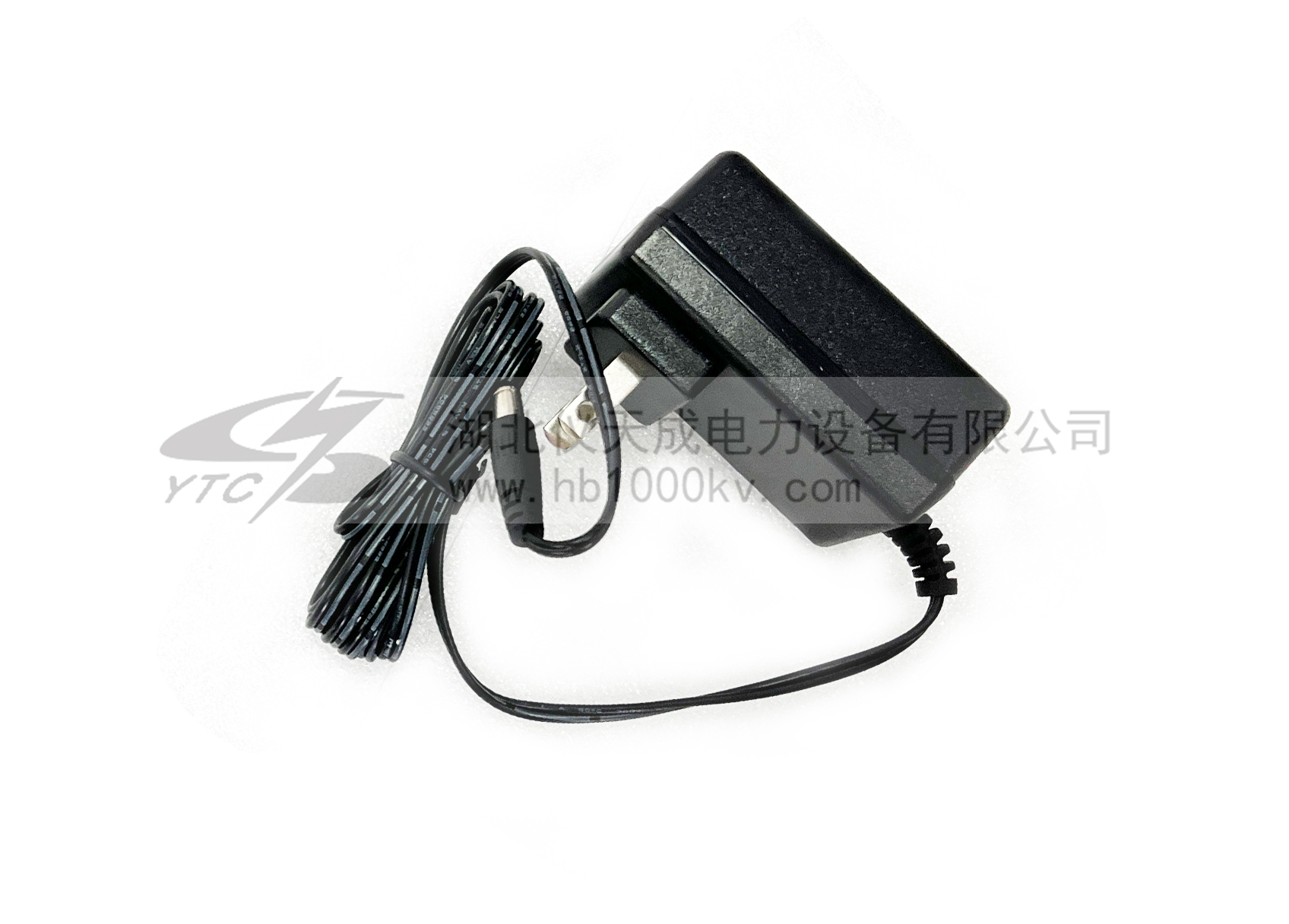

供電方式	可充電鋰電池供電（充電器：AC220V/50Hz輸入 12.6V輸出）。充電時間：2-3小時，使用時間：≥4小時
遙控有效距離	120M
環境溫度	-10℃～50℃
相對濕度	25℃時≤85％
海拔高度	＜1000M
電池容量	12.6V/4000mAH
儀器外型	320mm×270mm×230mm
儀器重量	4.8kg
