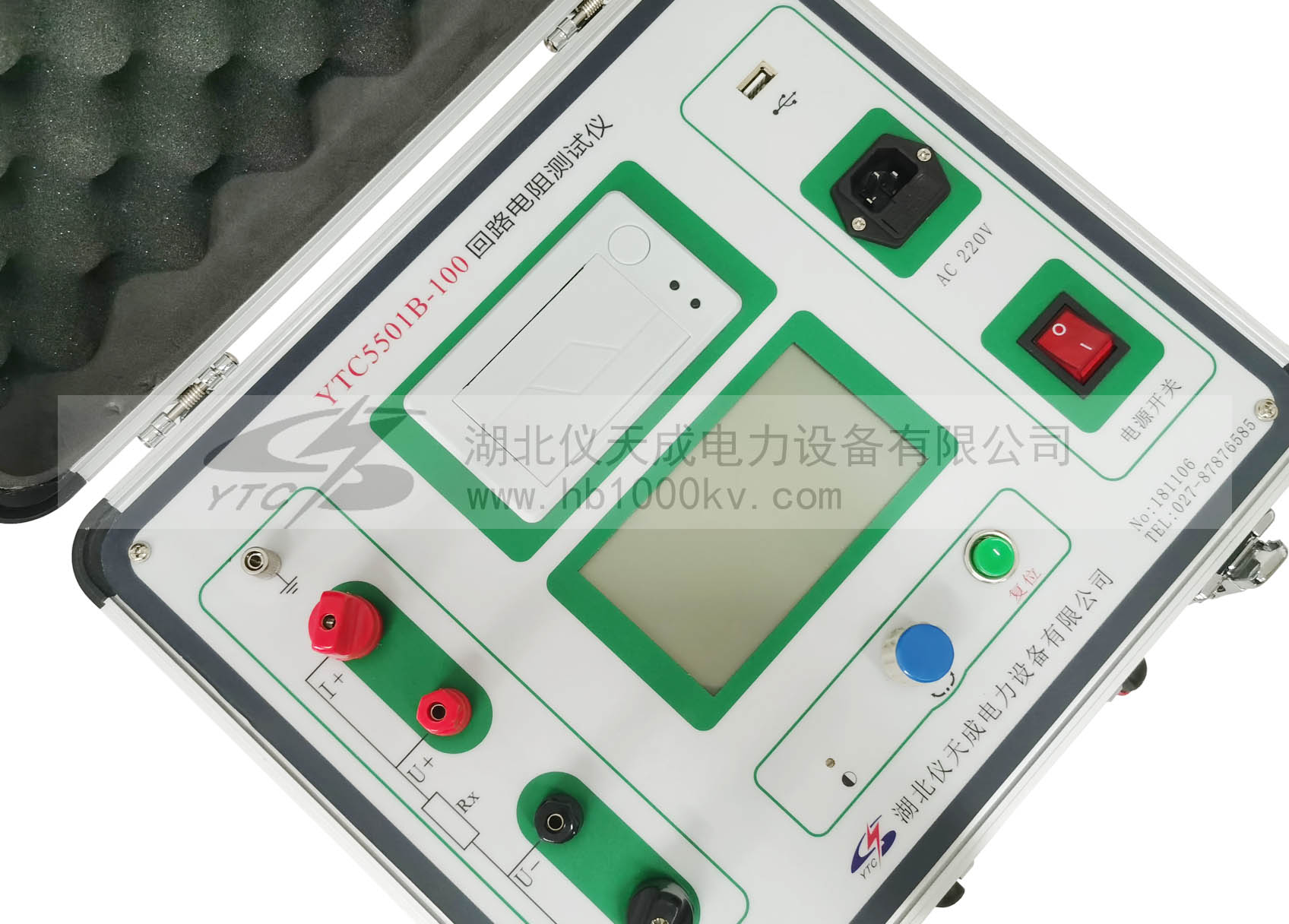

YTC5501B回路電阻測試儀

YTC5501B回路電阻測試儀用于開關控制設備的接觸電阻、回路電阻測量的專用設備。
測試電流采用生產標準GB763推薦的100A直流，該回路電阻測試儀可在100A電流的情況下直接測得回路電阻或者接觸電阻
- 抗干擾能力強
- 測量準確、性能穩定
- 體積小、重量輕，攜帶方便

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

　 YTC5501B是根據中華人民共和國新的電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用生產標準推薦的直流100A。可在直流100A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能。另有50A檔位供用戶選擇。
YTC5501B回路電阻測試儀用于開關控制設備的接觸電阻、回路電阻測量的專用設備，測試電流采用生產標準GB763推薦的100A直流，該回路電阻測試儀可在100A電流的情況下直接測得回路電阻或者接觸電阻，并直接顯示，還可保存到儀器上，組數為100組，保存的數據可通過RS232接口上傳至電腦。
　　該開關回路電阻測試儀測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

產品特征：
1、大電流：采用新的開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，取得良好的測試結果。
2、高穩定性：在嚴重干擾條件下，液晶屏末位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3、高精度：采用雙路高速16位Σ－Δ AD采樣，新的數字信號處理技術，分辨力達到0.01μΩ，是目前國內能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。
4、智能化：使用進口高性能CPU，測量時系統根據信號大小自動切換量程，確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用。
5、高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，接插件的使用增強了抗振性能。
6、功能強大：電流可在50A，100A中自由選擇，測試時間可在5s~599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能。
7、人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。
8、多種通信方式：能夠通過RS232串口(9針)或USB數據線與計算機通信，將測量數據上傳至計算機，供試驗人員進一步分析處理。
9、使用方便：體積小、重量輕，便于攜帶。

產品別稱：回路電阻測試儀、接觸電阻測試儀、開關回路電阻測試儀。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
測量范圍	0～2999.9μΩ
分辨率	0~99.99	0.01μΩ
	100.0~2999.9	0.1μΩ
測試電流	DC50A、100A兩檔固定輸出
測量精度	±(0.5% rd+2d)
連續工作時間	5s~599s
顯示方式	大屏幕中文液晶顯示
通信方式	USB或RS232串口
工作電源	AC220V±10% 50Hz
整機功率	600W
存儲記錄	200條
工作環境	溫度	－10℃～40℃
	濕度	≤80 %RH
體積	380×300×260 mm³
重量	6kg（不含附件）

應用領域 APPLICATION FIELD

附件配件 ACCESSORIES ACCESSORIES

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
