配電網電容電流測試儀PT接線方式及變比

返回打印來源：儀天成電力時間：2024/05/17 閱讀：次

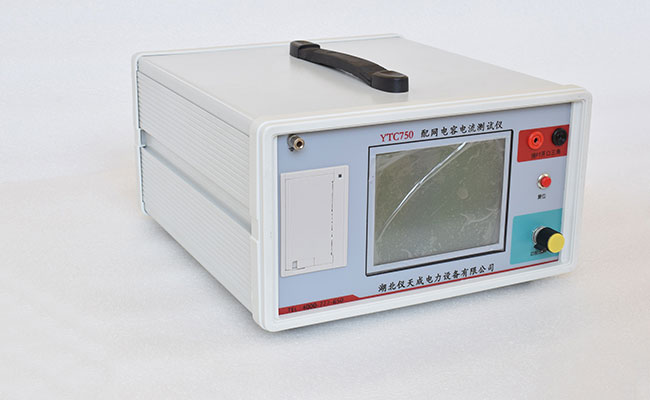

在我們?nèi)粘Ｉ钪校P(guān)于電力的正常輸送是很重要的一個部分，其不僅關系著人們?nèi)粘５恼Ｉ?，也關系著工業等一些領域的發展，因而對于配電網的測試工作則是尤為很重要的，配電網電容電流測試儀就是一款針對于配電網的測試儀器，今天主要給大家談?wù)勥@款測試儀器的PT接線方式及變比。

配電網中的 PT 接線方式和 PT 的變比會對測試儀的測量結果產生很大的影響，如果 PT 的接線方式和變比選擇不正確，測量結果將不是系統的真實電容電流值，而是真實值乘以兩變比之商的平方倍。因此為了測得正確的數據，在測試前必須對配電網中 PT 的接線方式及 PT 變比有一個清晰的了解。

3PT 接線方式：

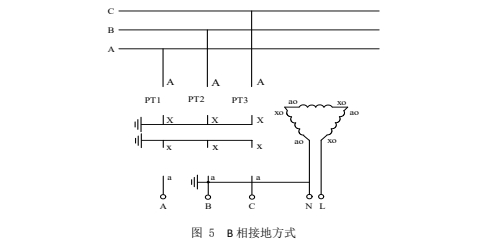

這種接線方式分“N 接地”、“B 相接地”兩種，分別如圖 4 和圖 5 所示。對于這兩種方式，均從 N-L 兩端注入測試信號。根據所用 PT 的不同，組成開口三角的二次繞組。

圖 4、圖 5 所示的系統運行方式是從開口三角測量系統容流時所必須的運行方式，而對于一般的配網系統，并不都是處于這樣的運行方式下，例如在系統中還接在消弧線圈、PT 高壓側中性點接有高阻消諧器、PT 開口三角接有二次消諧裝置等。

對于配電網電容電流測量儀的PT接線方式及PT變比有一個清晰的了解，這樣才能更好地幫助我們實地去做好相關試驗檢測工作。

湖北儀天成電力設備有限公司
2024年5月17日
