手持式三相電能表現場校驗儀如何設置測試參數呢？電能表現場校驗儀主要用來進行快速檢測電能表的各項屬性能否正常工作，以及電能表的精度是否達標的一款儀器，在使用該儀器之前，需要根據被測電能表的參數，來對該電能表現場測試儀進行相應的參數設置，本文就以YTC2089三相電能表現場校驗儀為例，來給大家簡單介紹三相電能表現場校驗儀如何設置參數。

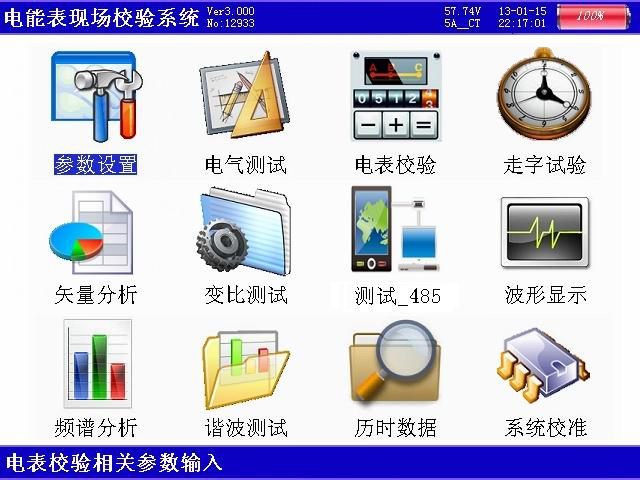

參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、電表常數、設定圈數、接線方式、輸入方式、電流輸入、設置日期、設置時間、電表編號。
PT變比：— 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，最后按【確定】鍵完成設置。
CT變比：分兩種情況；當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，最后按【確定】鍵完成設置。
電表常數：指被測表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，最后按【確定】鍵完成設置。
設定圈數：指校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，最后按【確定】鍵完成設置。
接線方式：指被測表計的類型，包括：三線有功、三線無功、四線有功、四線無功四種方式，用【←】、【→】鍵進行切換；
輸入方式：指被測表脈沖取樣方式，包括：脈沖（光電）方式和手動方式兩種，用【←】、【→】鍵進行切換；注意，用不同的脈沖取樣方式時一定要將本參數設置為與之相應的方式，否則測試可能不正常；
電流輸入： 指電流的取樣方式以及不同取樣方式下電流量程的選擇，用【←】、【→】鍵進行切換；共包括：5A【內部CT】、5A【小鉗】、25A【小鉗】、100A【中鉗】、500A【中鉗】、400A【大鉗】、2000A【大鉗】7種方式，其中5A【內部CT】指內置電流互感器輸入方式，此種方式精度高，但在現場時電流接入比較麻煩，一般在試驗室采用此種方式；其它6中帶鉗的指鉗形互感器輸入方式，本儀器共支持3種鉗表的使用，標準配置為小鉗表（開口圓形，直徑為8毫米，可選擇5A和25A兩種檔位），第二種為中型鉗表（開口圓形，直徑為50毫米，可選擇100A和500A兩種檔位），第三種為大型鉗表（開口長園形，最長端為125毫米，寬50毫米），鉗表方式的優點是現場接入方便，不需斷開電流回路，但精度較低。
電表編號： 人為輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，最多輸入12位。輸入方式分為兩種：
1) 通過儀表鍵盤直接輸入。把光標移到電表編號選項，連按兩下確認鍵，進入鍵盤輸入狀態。
2) 通過掃描槍掃描條形碼輸入。 掃描槍為選配設備，通過串口與現場校驗儀連接。連接掃描槍，把光標移到電表編號選項，按下確認鍵進入掃描狀態，掃描槍掃描條形碼成功指示燈變綠，電表自動輸入編號。
當電能表現場測試儀的各項參數設置完成后，就可以開始測試了，此儀器屬于高精度、高電壓等級的電力測試儀器，因此電力工作者在使用之前，需要熟悉該設備的試驗方式，嚴格按照使用說明書來進行接線和使用，以期達到儀器應該有的測試精度。
湖北儀天成電力設備有限公司
2018年8月24日
