變頻串聯諧振裝置如何進行自動試驗

返回打印來源：儀天成電力時間：2021/07/23 閱讀：次

變頻串聯諧振裝置如何進行自動試驗?zāi)兀孔冾l串聯諧振電纜交流耐壓試驗裝置被廣泛應用于高壓電力設備的交流耐壓試驗，具有測試速度快、精度高、操作簡單方便等特點，深受廣大電力工作者的歡迎，很多廠家的變頻串聯諧振裝置在出廠的時候有自動試驗和手動試驗兩種試驗方法，相對來說手動試驗的過程更加簡單便捷，只需要將參數設置完了以后儀器就可以自動升壓、自動測試，新手也能很快學會，因此儀天成電力在本文就以YTC850變頻串聯諧振電纜交流耐壓試驗裝置為例，來給大家簡單介紹變頻串聯諧振裝置如何進行自動試驗。

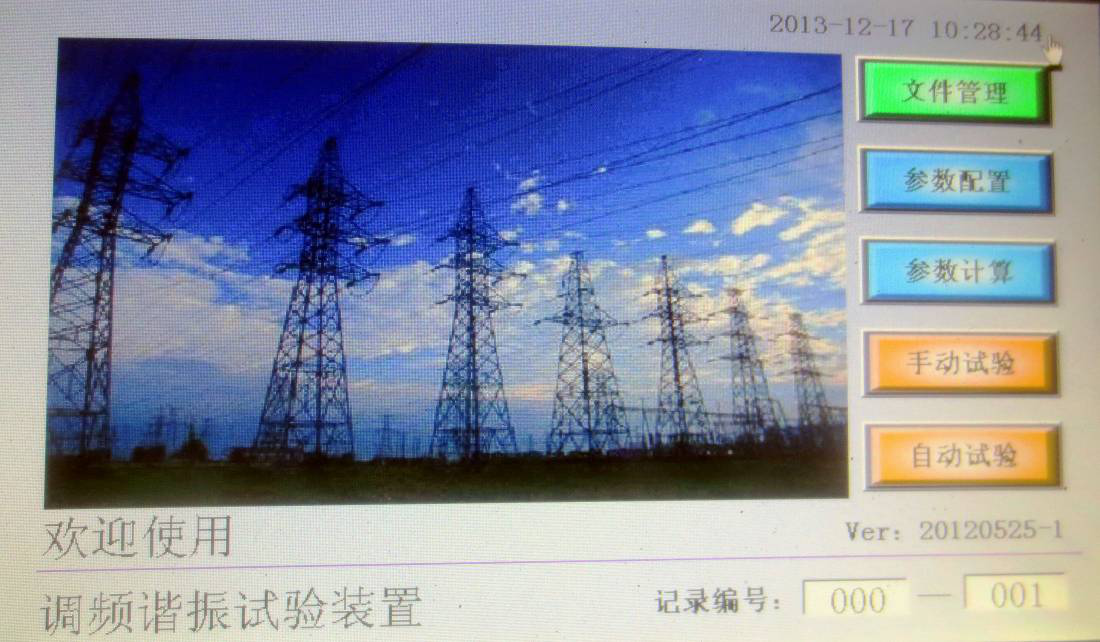

變頻串聯諧振設備開機后，顯示界面如圖所示

試驗參數配置：在每次試驗前必須正確設置當次試驗的各種參數！點擊“參數配置”后，顯示界面如圖所示。

起始頻率：選擇自動調諧時的啟動頻率，下限頻率最高為20Hz，上限頻率最低為200Hz。
終止頻率：選擇自動調諧時的結尾頻率，下限頻率最高為100Hz，上限頻率最低為300Hz。
1．設置"起始頻率"不可高于"終止頻率"。
2.當?shù)谝淮卧囼灂r建議采用30Hz～300Hz進行掃描。
3.當已經知道大概頻率范圍時，可以選定在適當?shù)念l率段掃描，以減少試驗時間。
起始電壓：設置調諧時輸入電壓的初此值。
1. 對Q值較低的試品如發電機、電動機、架空母線，初此值設定為50～70V；
2. 對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為30～50V。
第一階段試驗電壓：設置試驗電壓的第一階段值。
第一階段試驗時間：設置第一階段試驗電壓的耐壓時間。
第二階段試驗電壓：設置試驗電壓的第二階段值。
第二階段試驗時間：設置第二階段試驗電壓的耐壓時間。
第三階段試驗電壓：設置試驗電壓的第三階段值。
第三階段試驗時間：設置第三階段試驗電壓的耐壓時間。
我們的電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，我們強烈建議你在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低2％Ue。
如果沒有階段性耐壓試驗時，只需設置一個階段試驗電壓值和相應的試驗時間，其它階段試驗電壓和試驗時間設為0。
分壓器變比：電容分壓器的變比值，分壓器四串聯變比為6000，“分壓器變比”設置為6000（一般出廠已設置好）；分壓器單節變比為1500，如果使用單節“分壓器變比”設置為1500；分壓器兩串聯變比為3000,如果使用兩節“分壓器變比”設置為3000；
過壓保護：設置試驗電壓的極限值，電壓超過時自動終止試驗，一般比試驗電壓高10%。
過流保護：設置低壓輸出電流的最高值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流。
閃絡保護：設置擊穿電壓的誤差值,且當閃絡后液晶顯示屏須重新啟動
ENT：確認鍵。
1～0：數字鍵：選擇需要設置的數值。
ESC：返回鍵。
幫助：提供設置“試驗參數”時的注意事項。
點擊“幫助”后，顯示界面如圖所示

自動試驗：當“參數配置”設置完時，點擊“自動試驗”，進入“自動試驗”界面，顯示界面如圖所示。

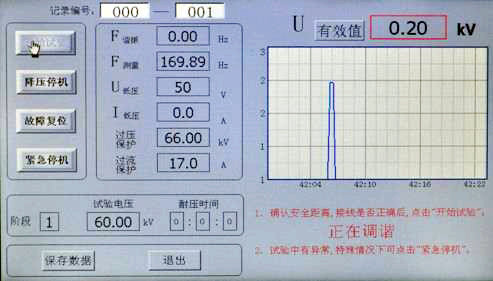

點擊“開始試驗”，系統自動尋找諧振點，右下角提示“正在調諧，如有異常情況，請點擊“降壓停機””；藍代表電壓曲線，顯示界面如圖所示

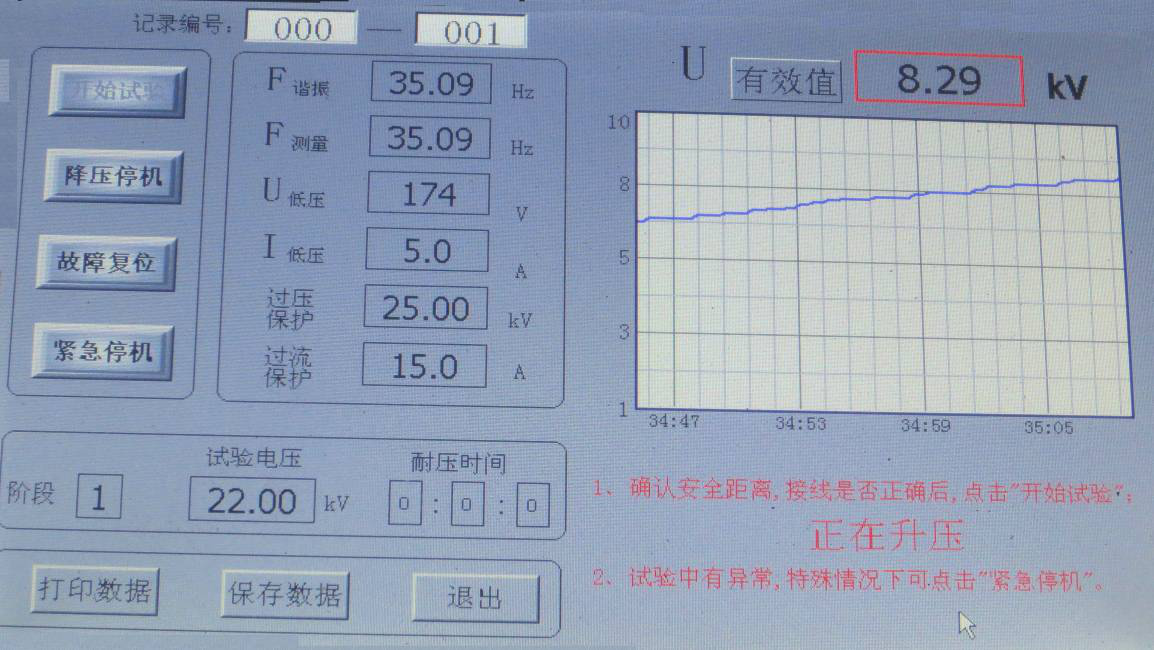

找到諧振點后，系統自動升壓，右下角提示“正在升壓，如有異常情況，請點擊“降壓停機””；顯示界面如圖所示。

當U_諧振電壓升到試驗的耐壓值時，系統自動耐壓計時，右下角提示“正在計時，如有異常情況，請點擊“降壓停機””；顯示界面如圖9
所示。

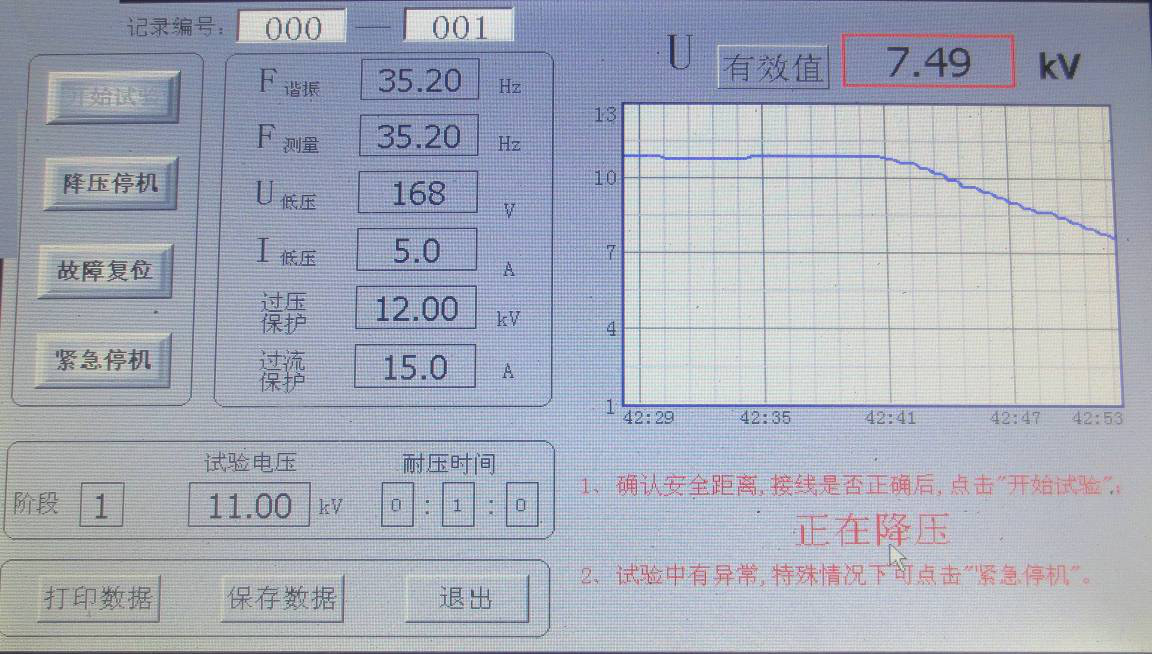

當時間到設置時的耐壓時間時，系統自動降壓，右下角提示“正在降壓，如有異常情況，請點擊“降壓停機””；顯示界面如圖所示。

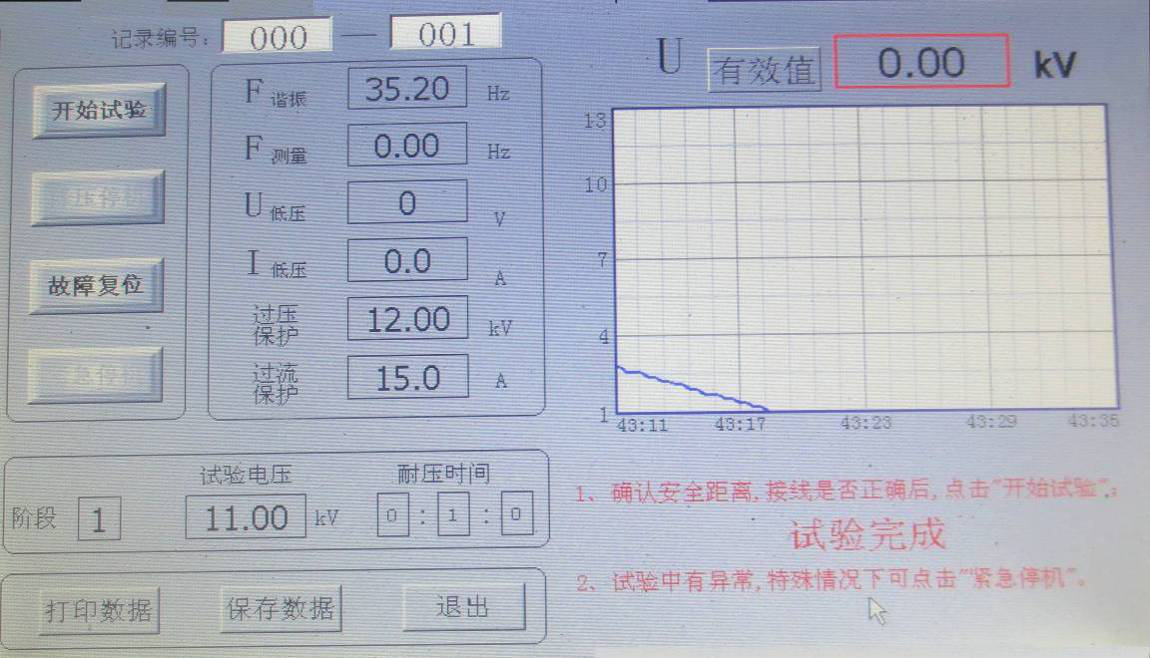

當U_諧振電壓降壓0時，右下角提示“試驗完成”，顯示界面如圖所示。

基本試驗過程即如上所示，不同的廠家生產的串聯諧振裝置操作方法都會有所不同，因此電力工作者在實際的工作開展之前，一定要先熟讀產品操作說明書，嚴格按照說明書要求進行接線和操作，只有這樣才能達到儀器應有的測試精度。
